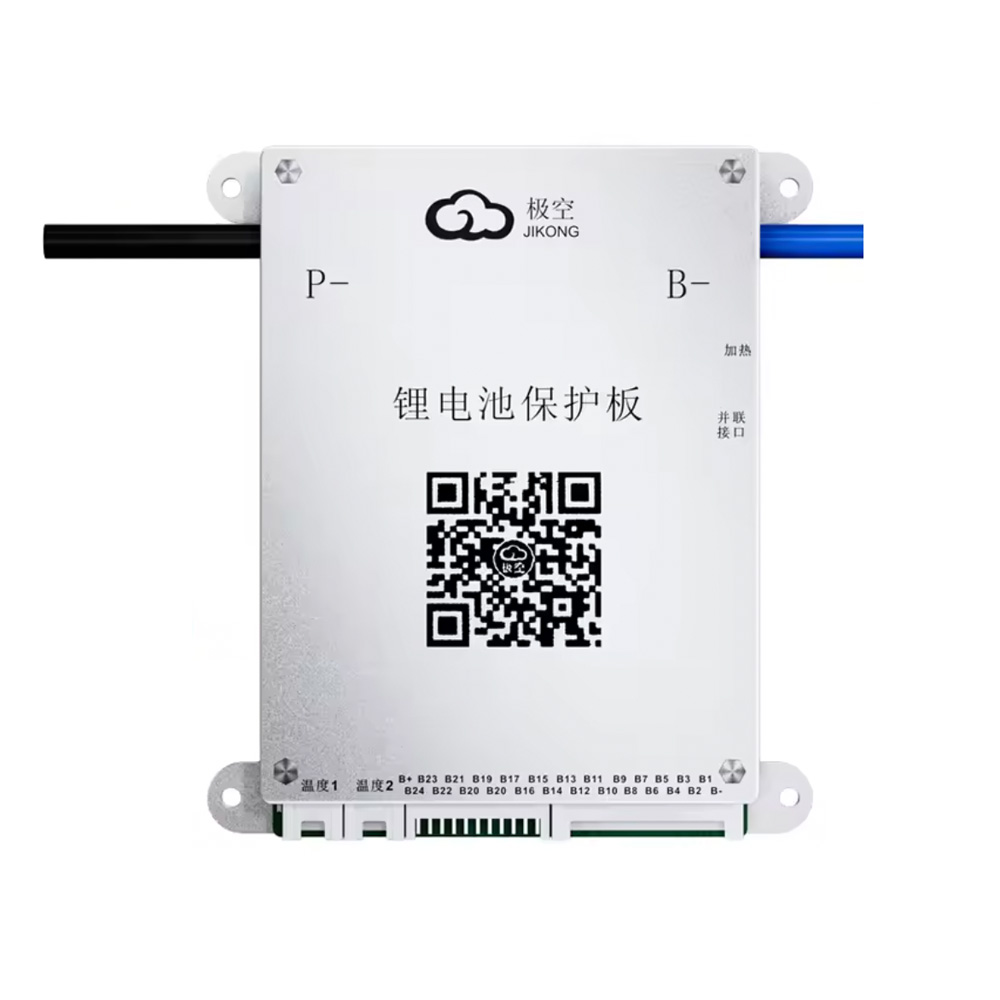

JK BD4A24S4P älykäs akunhallintapiiri, BMS

Akunhallintapiiri 400 mA balansointivirralla ja 40A jatkuvalla purkuvirralla. Piirissä on Bluetooth yhteys eli kyseessä on ns. smart BMS, älykäs akunhallintapiiri.

Tämä BMS sopii erikokoisille (eri jännitteen) litiumakuille aina 8S (24V LiFePO4) kokoonpanosta peräti 24S (86,2V li-ion) akkuihin asti. Toimii myös 7s li-ion akuille! Tukee myös litium-titanaattioksidi (LTO) akkuja 12S…24S konfiguraatioina. Katso alta tarkempi lista eri akkutyyppien yhteensopivuudesta!

JK:n kännykkäsovelluksella säädät parametreja ja tarkkailet akun tilatietoja näppärästi. BMS:ään saa liitettyä myös kätevän 2,5″ näytön, jossa virtakytkin.

Linkki valmistajan tuotesivulle: Jikong JK BMS BD4A24S4P

Yhteensopivuus

• Li-Ion akut: 7S…24S
• LiFePO4-akut: 8S…24S
• LTO-akut: 12S…24S

Toimitussisältö:

1. JK BD4A24S4P BMS piiri
2. Balansointikaapelisarjat, pituus 75cm
3. ON – OFF kytkin (johdollinen)
4. NTC-johdot

BMS:n suurin sallittu jatkuva purkuvirta on 40 A. Hetkellisesti BMS sallii 80 A purkuvirran.

Tekniset tiedot:

• Merkki JK (Jikong)
• Malli BD4A24S4P
• Suurin jatkuva purkuvirta 40A
  • Suurin hetkellin purkuvirta 80A
• Balansointivirta 0 … 0,4A (säädettävissä)
• Latausvirran rajoitus 10…40A (säädettävissä)
• Kennokohtainen jänniteraja (purku/lataus) 1V … 5V (säädettävissä)
• Lämpötila-antureita: 3 kpl (1 sisäinen, 2 ulkoista)
• Lämpötila- ja oikosulkusuojattu
• Kommunikointi: BT, CAN
• GPS add-on module: Tuettu
• Käyttöliittymä (sovellus): Android, IOS, Windows
• Tomintalämpötila: -30^oC … 70^oC
• Akun jännitealue 20V…100V
• Piirin virrankulutus 0,6 … 0,72W
• Mitat  116 x 83 x 17,5 mm
• Paino noin 220 g
